Мины М24 и М66 различаются между собой лишь датчиком цели. Ниже по тексту, если не оговорено особо, все сказанное относится к обеим минам. Мина противотанковая противобортовая. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет пробивания борта машины гранатой с кумулятивной боеголовкой. По классификации армии США относится к минам, имеющим эфект поражения K-Kill (поражение машины и экипажа).
Кумулятивная струя за счет высокой температуры и развиваемого ею внутри машины высокого давления убивает членов экипажа, капли расплавленной брони повреждают оборудование танка и вызывают внутри него пожар.

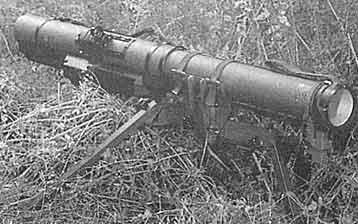

Мина устанавливается на грунт с помощью металлического треножного станка сбоку от дороги (предполагаемой директриссы движения цели) на удалении 10-30 метров, с помощью сьемного визира направляется в предполагаемое место цели. При воздействии танка (бронемашины) противника на датчик цели ( у М24 -электроконтактный провод, перебрасываемый через дорогу; у М66 инфракрасный датчик, на который светит с противоположной сторны инфракрасный фонарь) происходит выстрел гранатомета, граната летит в сторону цели и поражает ее.
Срок боевой работы мины ограничивается емкостью электропитания, которое в свою очередь зависит от типа батареи и окружающей температуры. Но во всех случаях не менее 75 суток. При падении напряжения источника питания ниже нормы мина становится безопасной. Элементов неизвлекаемости и необезвреживаемости мина не имеет.
Тактико-технические характеристики мины Тип мины………………………………….......противотанковая противобортовая. Корпус……………………………………........металл. Масса мины М24.............................……...........10.8 кг. М66.................................................13 кг. Масса гранаты....................................................4 кг. Масса боевого заряда гранаты (ВВ типа "В")...0.9 кг. Бронепробиваемость..........................................до 100 мм. брони Калибр гранаты ..................................................88.9 мм. Длина мины……………………………....…….76 см. Диаметр мины......................................................98 мм.. Высота (от земли до верха мины)…...................65 см. Датчик цели мины М24.......................................эл. контактый провод Длина датчика цели............................................50 м. Датчик цели мины М66.......................................инфракрасный приемник+фонарь Температурный диапазон применения….......-12 --+50 град. Принята на вооружение армии США М24 в 1965 году, М66 в 1969 году. По состоянию на 1988 год на вооружении не состоит, однако хранится запас около 10 тыс. штук. Кроме того, поставляется в английскую армию, где состоит на вооружении под названием "Adder", и в ряд других стран.
Источники 1.Инженерные боеприпасы. Руководство по материальной части и применению. Книга первая. Военное издательство МО СССР. Москва. 1976г. 2. Б.В.Варенышев и др. Учебник. Военно-инженерная подготовка. Военное издательство МО СССР. Москва. 1982г. 3. Полевой Устав армии США FM 20-32. Mine/Contermine Operations. Headquarters, Department of the Army, Washington, DC, 30 June 1999 4. Полевой устав армии США FM 5-102. Countermobility. Headquarters, Department of the Army Washington, DC, 14 March 1985 5.У.Фаулер. Вооружение и снаряжение Сил Специального Назначения. Эксмо-Пресс. 2001г
