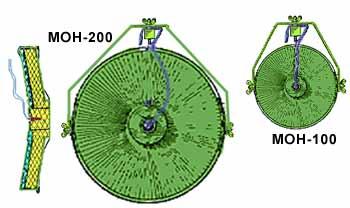

Мина МОН-200 является увеличенным аналогом мины МОН-100. На рисунке показана мина МОН-200 в виде сбоку в разрезе, в виде спереди и рядом для сравнения размеров помещено изображение мины МОН-100. На виде в разрезе желтым показано взрывчатое вещество, голубым - готовые убойные элементы. Мина противопехотная осколочная направленного поражения управляемая. Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) при взрыве мины наносится готовыми убойными элементами ( ролики) вылетающими в направлении противника узким пучком шириной около 10 метров на дальность до 220 метров (при вероятности поражения 90%). Взрыв производится оператором с пульта управления при появлении противника в секторе поражения, или же при задевании солдата противника за обрывной датчик взрывателя МВЭ-72. Мина имеет в центре передней части гнездо с резьбой под электродетонатор ЭДП-Р или запал МД-5М . Таким образом, мина может приводится в действие одним из двух способов.
Время боевой работы мины не ограничивается. Элементов самоликвидации, неизвлекаемости и необезвреживаемости не имеет. Безопасное удаление от мины в тыльную сторону и в боковые стороны определено в 35 метров, однако боевая практика показывает, что отдельные осколки корпуса и кронштейна , летят в тыл и в стороны на значительно большее расстояние..
Мина устанавливается вручную на грунт или крепится к местным предметам. Для этой цели мина имеет специальный кронштейн, который может вбиваться в местные предметы. Кронштейн оснащен крепежными барашками, обеспечивающими возможность нацеливания мины.
Тактико-технические характеристики мины Тип мины………………………………….......противопехотная осколочная управляемая направленного поражения. Корпус……………………………………....... сталь. Масса.............................………………………25.0 кг. Масса взрывчатого вещества (тротил)…...…12 кг. Диаметр корпуса………..………………........43.4 см.. Толщина корпуса..................................…….…13 см. К-во готовых убойных элементов...................900 (ролики диаметром 10мм.). Температурный диапазон применения…......-50 --+50 град. Мина может также использоваться со взрывателем МВЭ-72, имеющим датчик цели в виде малозаметной тонкой обрывной проволочки. В этом случае срок боевой работы мины ограничивается сроком годности батареи питания типа "373".
Мина комплектуется кронштейном . Взрывателями, запалами и иными средствами взрывания не комплектуется. Мины по 1 шт. укладываются в деревянный ящик весом брутто 38 кг. Мины могут поставляться в составе комплекта управляемого противопехотного минного поля.
Источники 1.Инженерные боеприпасы. Руководство по материальной части и применению. Книга первая. Военное издательство МО СССР. Москва. 1976г. 2. Б.В.Варенышев и др. Учебник. Военно-инженерная подготовка. Военное издательство МО СССР. Москва. 1982г. 3. Противопехотная мина направленного поражения МОН-50. Военное издательство МО СССР. Москва. 1976г. 4.Е.С.Колибернов и др. Справочник офицера инженерных войск. Военное издательство. Москва. 1989г.
